步进驱控芯片 使用教程

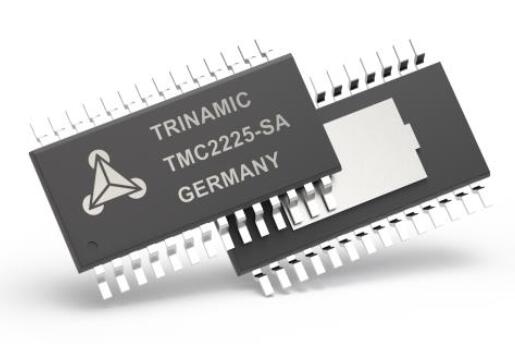

产品型号:TMC2225-SA
制造商:TRINAMIC
静音、防抖步进驱动。内置MOS,最高36V,2A峰值;Step+Dir控制,P2P替换DRV8825。

芯片亮点:

超静音、低共振步进电机驱动芯片(内置驱动器、功率MOS);可以PTP直接替换DRV8825


超静音、防共振效果视频



概况描述

TMC2225是两相步进电机实现超静音、低共振的驱动芯片。 该芯片引脚与DRV8825传统驱动芯片兼容。独家特色的StealthChop2功能可以确保电机低速时超静音运行;SpreadCycle功能可以抑制高速共振,极大减少电机抖动,实现平稳、高速运行。内部集成的功率MOSFET可处理高达1.4A RMS的电机电流(峰值2A)。 保护和诊断功能支持芯片安全、可靠的操作。通过单独的脉冲方向可以驱动电机超静音或低抖动的工作,也可以通过UART对TMC2225内部的寄存器配置,进行全面、灵活的操作电机。


单独脉冲方向操作视频

低速静音,高速平稳、无振动(滚珠摩擦声除外
