磁编码器芯片 使用教程

产品型号:MT6825
制造商:MagnTek
磁编码器芯片。高速零延时(25000RPM延时小于2微秒);输出可选:1-4096线ABZ、1-16对极UVW、18位SPI;适合替代光编码器,P2P替换AK7452

芯片亮点

零延时;高转速;高精度,对磁场要求低,安装方便;多种输出任意可选 ;性能卓越,非常适合替代光电编码器。


概述说明:

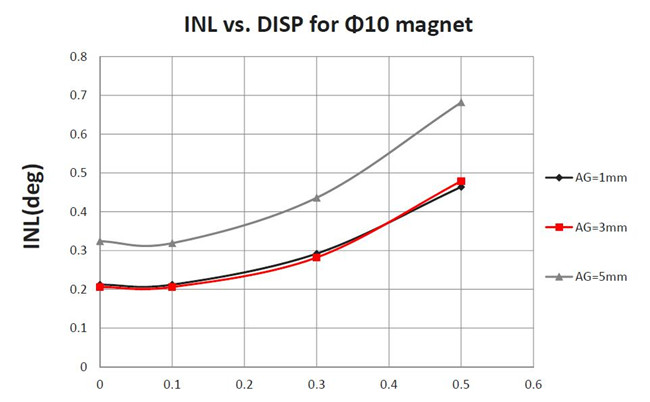

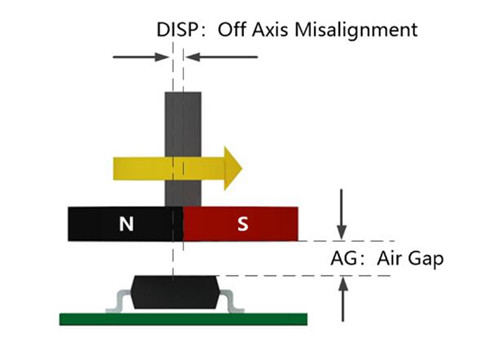

MT6825是基于先进AMR技术的集成电路,只对磁场方向敏感,与磁场强度无关,因此对磁铁变化、气隙变化和离轴偏差的敏感度低。该系列传感器采用增量ABZ输出方式,使芯片适合替代各种光学编码器。MT6825可以提供最大分辨率为每转16384步或4096脉冲的ABA输出;标准的SPI3线或4线)接口允许微控制器从MT6825中读取18位绝对角度位置数据;绝对角度位置也作为12位脉宽调制输出提供;TSSOP-16封装。


60转/分钟平稳性能测试



4000转/分钟平稳性能测试


应用:

➢绝对角度位置传感器

➢无刷直流电机控制

➢伺服电机控制

➢步进电机控制

➢光学编码器更换

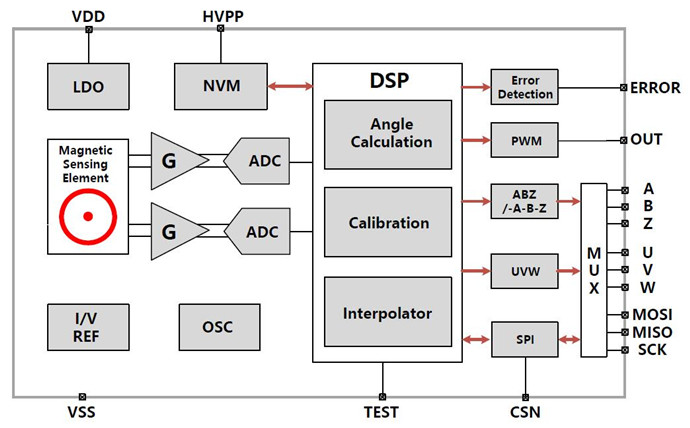

MT6825内部功能图
