步进驱控芯片 使用教程

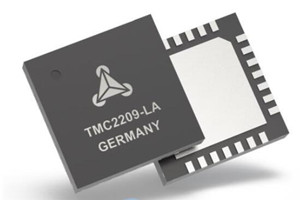

产品型号:TMC2209-LA
制造商:TRINAMIC
静音、防抖步进驱动。内置MOS,最高28V,2.8A峰值;Step+Dir控制,P2P替换A4988

芯片亮点:

超静音和低共振步进驱动,内置功率MOS,电流峰值2.8A;UART可配置堵转检测和电流自适应功能(节能高达75%);直接PTP替换A4988,不加散热片


基本描述:
TMC2209是用于两相步进电机的超静音电机驱动器IC。 TMC2209与许多传统驱动器以及TMC2208引脚兼容。 TRINAMICs先进的StealthChop2斩波器可确保电机无噪音运行,实现最高效率和最佳电机扭矩。 其快速的电流调节和抑制共振功能组合可实现高动态运动。 StallGuard用于无传感器回原点,防止堵转。 内置功率MOSFET可处理高达2A RMS的电机电流,具有保护和诊断功能,可实现稳定可靠的运行。 一个简单易用的UART接口打开了调优和控制选项。将应用程序调优存储到OTP内存。 通过单独的脉冲方向可将驱动器设置为无噪音运行和最精确的操作,从而实现经济高效且极具竞争力的解决方案


TMC2209-LA是经济型的静音驱动芯片,可以替换那些使电机噪声大、共振的驱动芯片,帮助客户现有产品快速升级、换代 。特别说明:TMC2209与A4988的封装都为QFN28,硬件可互换,省去工程师大量设计工作 。
