磁编码器芯片 使用教程

产品型号:MT6816
制造商:MagnTek
磁编码器芯片。高速零延时(25000RPM延时小于2微秒),输出可选1-1024线ABZ,或1-16对极UVW,或14位SPI;适合替换光编码器以及MA730、MA732、TLE5012B、AK7451以及AS5048、AS5047、TAD2141等同类磁编芯片

芯片亮点:

零延时、高转速、高精度;对磁场要求低,安装方便;多种输出可选;性能卓越,与光编媲美。



产品描述:

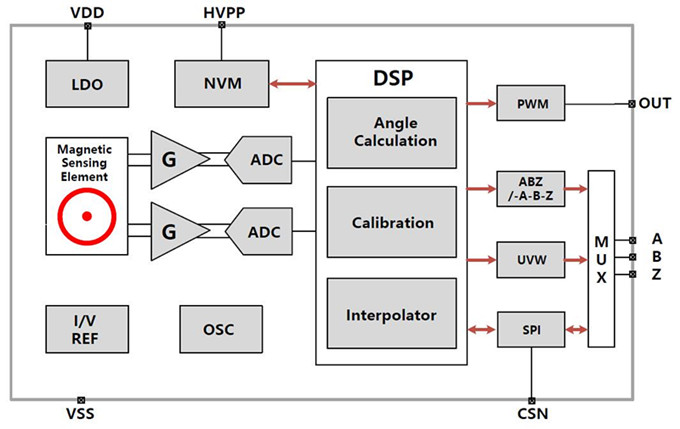

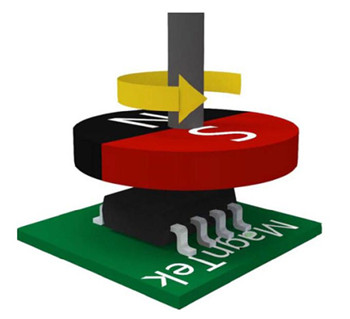

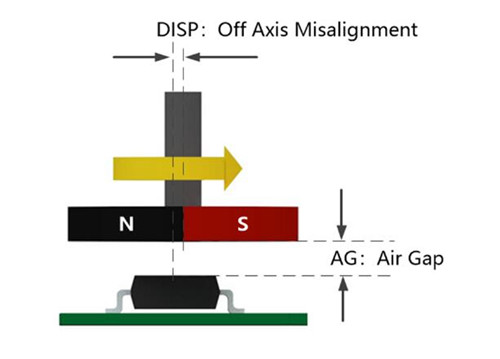

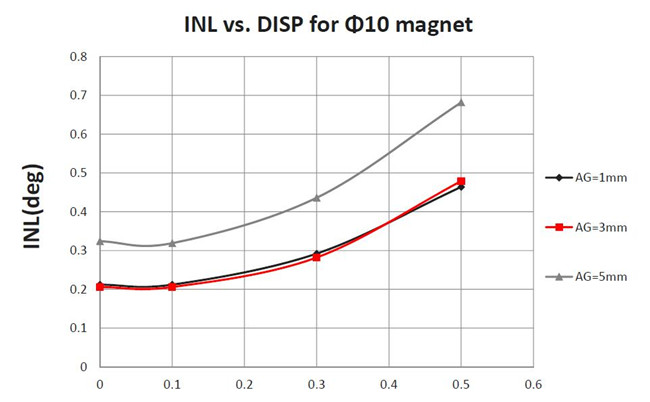

MT6816实现0~360°的绝对角度测量,由于只对磁场方向敏感,与磁场强度无关,因此对磁场变化、气隙变化和离轴偏差的敏感度较低。随着平行于芯片表面磁场的旋转,芯片会输出相应编码的角度信号,延时低于2us。另外还可以通过高速SPI接口读取芯片内部的角度数据。

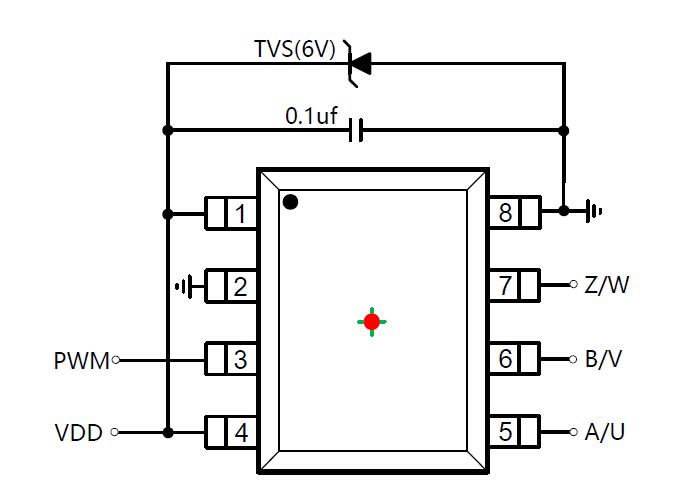

相比于传统霍尔传感器,MT6816角度传感器由于工作在饱和区,降低了对磁场的要求,客户安装更容易。MT6816提供SOP-8封装,广泛适用于各类电机位置反馈控制、转动控制等消费和工业领域。
