电池马达驱控芯片 使用教程

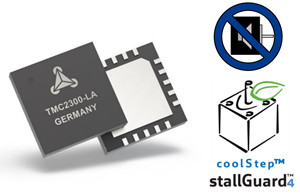

产品型号:TMC2300-LA
制造商:TRINAMIC
微型步进电机驱动。电池供电2-11V,内部集成MOS,峰值2A,待机耗电<1µA;超静音,低抖动,防丢步,电流自适应防堵转,低发热节能高达90%


芯片亮点:
电池供电,超静音、防抖动、防失步,内置功率管,电流自适应,高节能、低发热,微型封装


便携设备马达驱动器




概况描述:
TMC2300采用单节锂离子电池或双节5号电池供电,最适合电池供电设备。 先进的StealthChop2超静音功能可确保电机无噪音、平稳运行,最高效率和最佳扭矩。 其快速电流自适应允许高动态运动。 集成功率MOSFET,内置电荷泵,即使在低电源电压下也能提供同类最佳的导通电阻RDSon,可处理高达1.2A RMS的电机电流。 保护和诊断功能支持强大可靠的操作。 简单易用的UART接口允许很多智能和高级配置。 这种先进的驱动器可确保无噪音和最精确的操作,从而实现经济高效且极具竞争力


手机升降摄像头运行视频


StealthChop2是基于电压斩波器的原理。由于即使在100%的占空比下也会产生微步进正弦波,因此特别适用于低压操作。它特别保证了电动机在静止和慢速运动时绝对安静,但滚珠轴承会产生噪音。与其他电压模式斩波器不同,StealthChop2不需要任何配置。在加电后的第一个动作期间,它将自动学习最佳设置,并在随后的动作中进一步优化设置。 StealthChop2通过立即对电动机速度的变化做出反应,从而实现了较高的电动机动态性能。


使用StealthChop2的好处:
-低成本电机显着改善了微步进
-电机运转平稳安静
-绝对没有待机噪音
-降低的机械共振可提高扭矩


StallGuard4可准确测量电动机上的负载。 它可用于失速检测以及在低于使电动机失速的负载时的其他用途,例如CoolStep负载自适应电流减小。 这样可以提供有关驱动器的更多信息,从而可以实现无传感器归位和驱动器力学诊断等功能。


CoolStep –负载自适应电流
coolStep以最佳电流驱动电动机。 它使用stallGuard4负载测量信息将电动机电流调整到实际负载情况下所需的最小量。 这样可以节省能源并使零件保持凉爽。


好处是:
-能源效率功耗降低了75%
-电机产生的热量更少,提高了机械精度
-冷却少或不冷却,提高可靠性
-使用较小的电机,所需的扭矩储备更少→便宜的电机可以胜任
-更少的电机噪音由于更少的能量激发了电机共振
