编码器模块 使用教程

产品型号:MJ40E2500N4
制造商:MJ

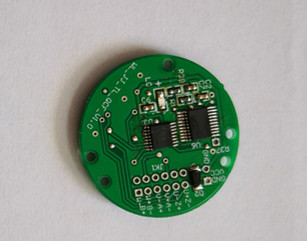

增量式磁编码器模块。零延时,AB分辨率2500线,Z=4LSB;UVW4对极,14根线5V差分输出。


MJ-E系列电机反馈系统 ,用于交直流伺服和步进闭环


■ 适合极致超薄设计, 整机高度不高于15毫米
■ 紧凑空心轴电机编码器,用于交流伺服、直流伺服、和步进电机闭环的理想反馈系统。
■ 增量带磁对极信号,
■ 分体式设计,便于安装,瞬时调零
■ 频率响应可达 300kHz
■ 标准工作温度 0…+100°C


MJ-E系列编码器提供高性能,低成本的电机反馈系统,可应用于步进电机和伺服电机的反馈系统。
超薄的结构设计使电机体积大幅缩减,安装更简便,允许较大的电机轴公差和轴向窜动
非接触式旋转可以在超高速环境下长时间运行, 特别适合极端恶劣的使用环境
优良的结构设计允许内部的器件在很高的环境温度条件下正常工作
插头式结构设计,方便安装调试,性能可靠。

采用国际最领先的磁电转换技术使整机稳定性更高, 更耐久


产品分类选择:

MJ-E增量式输出系列:1 - 4096 线ABZ可选,另外可选  1 - 16 对磁极UVW信号


如需改变PCB形状或固定孔,请协商定制。
