电流检测IC 使用教程
产品型号:MT9221 电流检测芯片
品牌:MagnTek
霍尔电流检测芯片，最大±30A量程，隔离电压 2.6 KV ，150kHz带宽，SOP-8封装兼容替换ACS712/ACS724
产品描述：

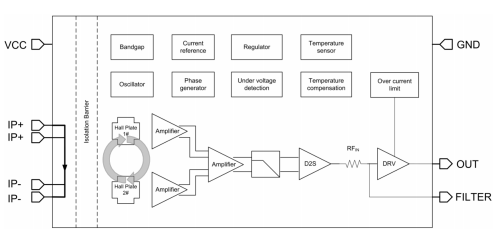

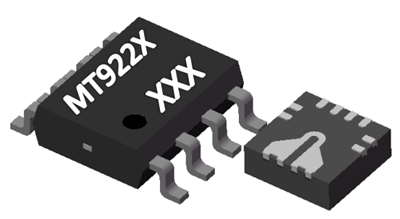

MT9221是一款专为电流检测应用开发的内置磁路的集成式电流检测芯片，采用SOP-8/QFN-12的封装。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性，芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.9% 的典型准确性。

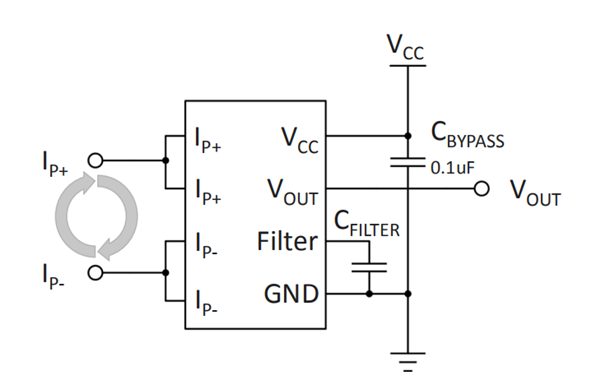

低成本，高精度电流检测方案，该方案结构简单，由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现一个具有2600Vrms隔离的交直电流（0~±30A）检测解决方案。该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.5% 的典型准确性。推荐应用：光伏，不间断电源，变频器，伺服系统等。
推荐型号
基于散热要求，推荐MT9221用于15A以下，MT9223用于15A以上
交流选型：
MT9221CT-05BR5
MT9221CT-06BR5
MT9221CT-10BR5
直流选型：
MT9221CT-12UR5
