磁编码器芯片 使用教程

产品型号:MT6701
制造商:MagnTek
差分霍尔磁编芯片,高速(最大30000RPM)零延时(<2us);多种接口:模拟量、PWM、ABZ、 I2C、SSI;应用:非接触式电位器可替换AS5600;直流无刷舵机;高端旋钮+按钮

芯片亮点:

抗强磁干扰,0-360°角度检测,垂直方向按压检测,多种独立输出接口


概述说明

旋转位置传感器MT6701是一种基于霍尔传感技术的集成电路。x-y传感器平面上的旋转磁场传递两个正弦输出信号,指示传感器与磁场方向之间的角度(α)。

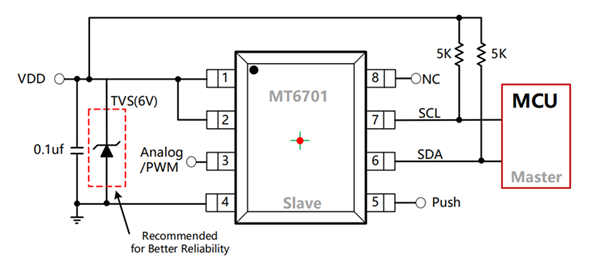

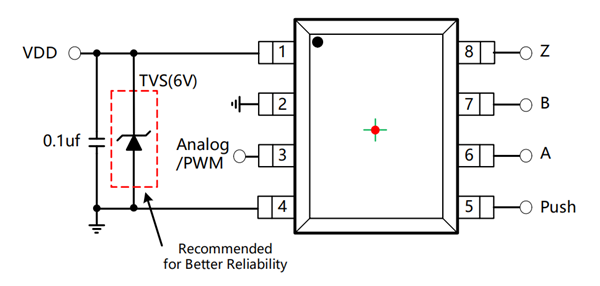

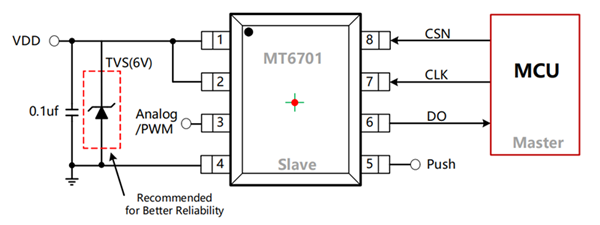

该系列传感器采用增量ABZ输出方式,适合于替代各种光编码器。在二进制模式下,最大分辨率为1024脉冲/4096步/转。 标准I2C或SSI接口允许主微控制器从MT6701读取14位绝对角度位置数据。绝对角度位置也作为来自12位DAC的PWM输出或与VDD成比例的线性模拟信号提供。


此外,推送输出指示MT6701和磁铁之间的快速气隙变化,该气隙可用于实现非接触式按钮功能,在该功能中,可按下旋钮将磁铁向MT6701移动。
