磁编码器芯片 使用教程

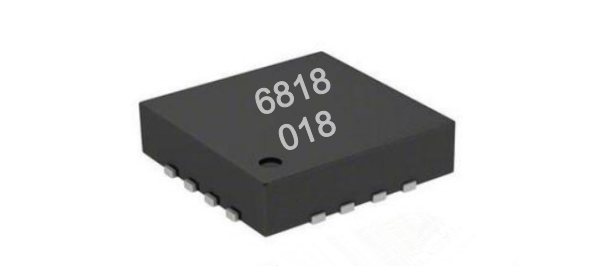

产品型号:MT6818
制造商:MagnTek

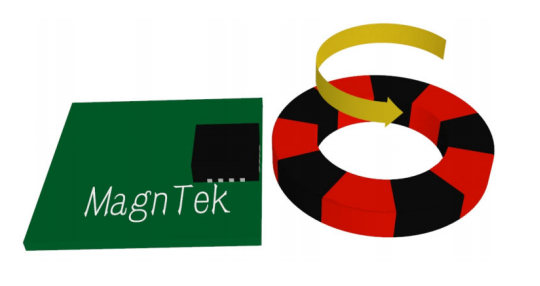

离轴角度编码芯片,高速(最大25000RPM)零延时(<2 us),ABZ增量1-1024 PPR可编程,SPI绝对值输出;小封装适合各种电机离轴角度测量

芯片亮点:
离轴角度测量;高速零延时;增量和绝对值输出;


概述说明:

旋转位置传感器MT6818是一款基于先进AMR技术的集成电路。特殊设计的AMR桥使MT6818不仅适用于轴上应用,也适用于离轴应用。传感元件的输出经过过专门设计,与磁场强度无关,这使得设备对磁铁变化、杂散磁场、气隙变化和失调不太敏感,具有抗干扰性能。

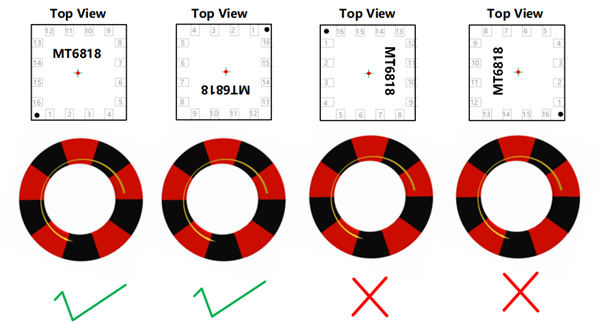

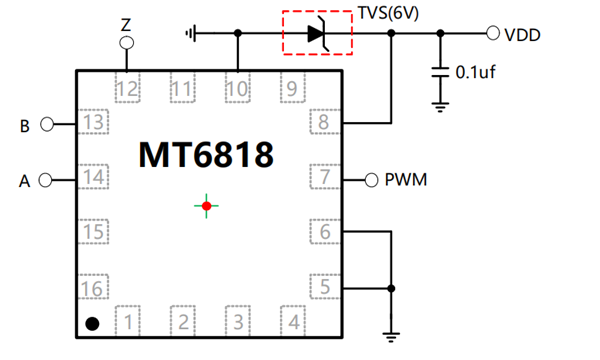

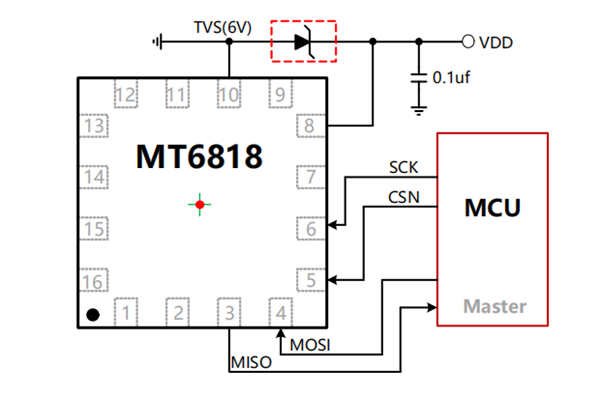

该系列传感器采用增量ABZ输出方式,适合于替代各种光编码器。最大分辨率为4096步或每转1024脉冲;标准SPI(3线或4线)接口允许上位微控制器从MT6818读取14位绝对角度位置数据。绝对角度位置也作为12位的PWM输出提供。
