增量编码器 使用教程

产品型号:MJ48E2500N-C
制造商:EKEIC
2500线增量带磁极信号编码器;4对或5对磁极可选;全线制或省线制可选;高转速零延时;低成本、超薄替换光编;用于交流或直流的伺服反馈系统

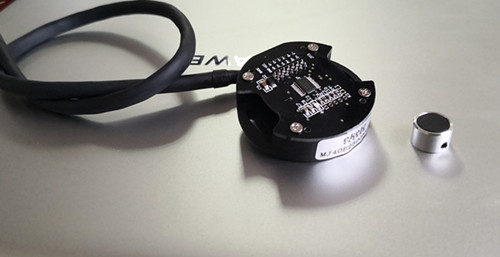

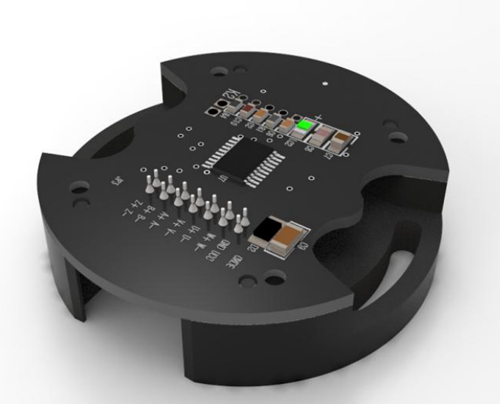

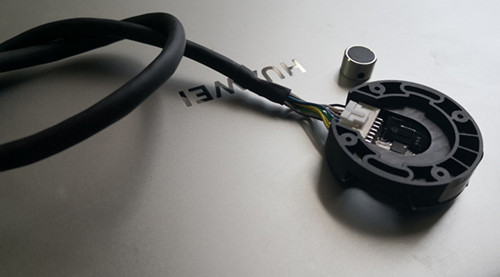

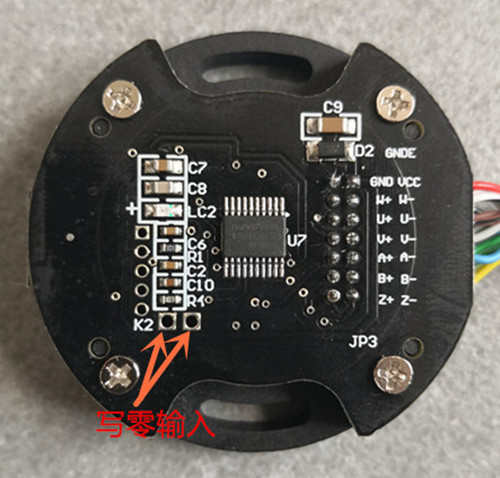

MJ48E2500N-C 是一款低成本、超薄型、带磁极信号的2500线增量编码器。每圈ABZ脉冲数2500PPR,UVW磁极常用4对极或5对极,屏蔽线缆有两款可选:全线制14芯线或省线制8芯线 ;零位可瞬时烧写。

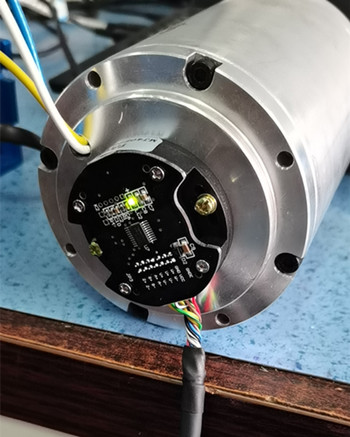

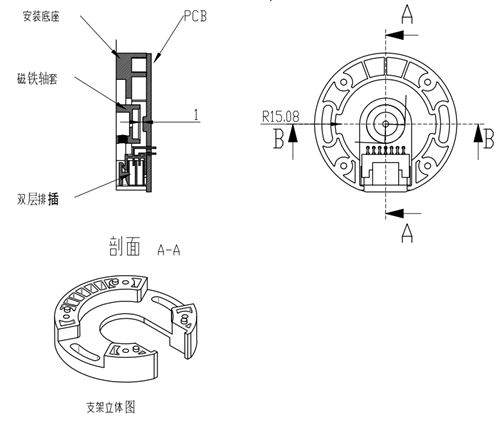

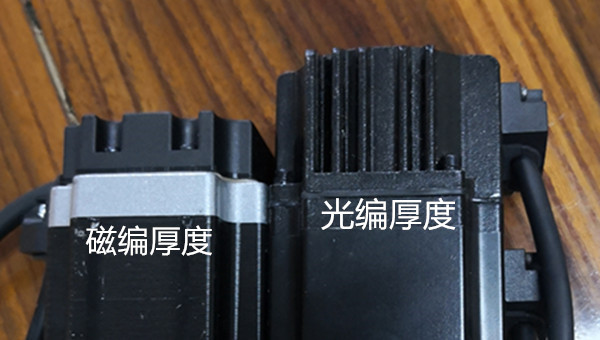

MJ48E2500N-C系列编码器提供高性能,低成本的电机反馈系统;适用于多种交流或直流电机的反馈系统,包括BLDC、PMSM、有刷电机、步进电机等。适合超薄的结构设计,电机整机高度小于15毫米,安装更简便,允许较大的电机轴公差和轴向窜动。非接触式旋转可以在超高速环境下长时间运行, 特别适合极端恶劣的使用环境,譬如:油污、粉尘等环境。优良的结构设计允许内部的器件在很高的环境温度条件下正常工作。分体式设计,,方便安装调试,性能可靠。采用领先的磁电转换技术使整机稳定性更高, 更耐久。
