电流传感器 使用教程

产品型号:MT9222CT
制造商:MagnTek

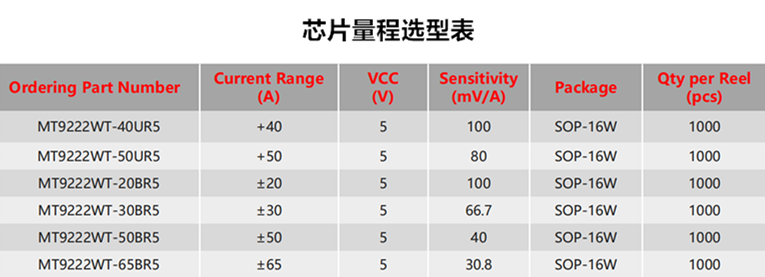

霍尔电流检测芯片,最大±65A量程,隔离电压 4800 VRMS ,150kHz高速带宽,响应时间 < 4us,精度 < ±1.5%。SOP-16W封装兼容替换ACS724KMA / LMA

产品描述:

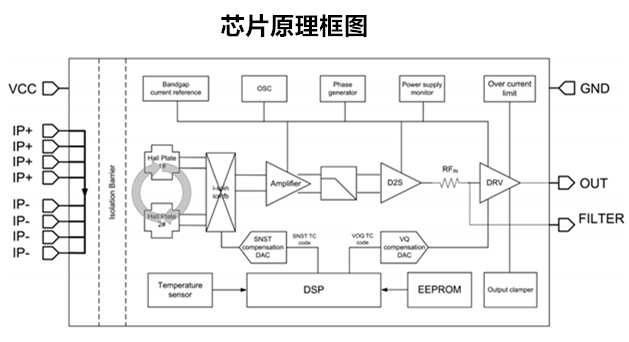

MT9222系列产品是一个完全集成的基于霍尔效应的隔离线性电流传感器系列芯片,用于工业、商业和通信系统中的交流或直流电流传感。 每个MT9222由一个精确的、低偏移的线性霍尔电路组成,其低电阻电流导体路径位于表面附近。 应用电流流经这种低电阻电流导体路径产生磁场,霍尔IC转换成比例电压。 为了抑制共模场,提高磁噪声环境下的精度,对电流进行了差分感知。 通过磁场与霍尔传感器的接近来优化器件的精度。

低成本,高精度电流检测方案,该方案结构简单,由于芯片中集成了内置磁路,用户可将芯片直接串接在被测电流回路中,并且无需复杂的外围电路便可实现一个具有4800Vrms隔离的交、直电流(0~±65A)检测解决方案。采用SOP-16W的宽体封装,该封装形式可以提供7.5mm的电气间隙、8.2mm爬电距离。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性。该芯片在制造时已对灵敏度以及静态(零电流)输出电压进行校准,由低偏置斩波稳定的BCD霍尔集成电路提供精确的比例电压,在全温度范围内提供低于 ±1.5% 的典型准确性。 当增加的电流流过初级电流传导路径(从引脚1,2,3和4到引脚5,6,7和8)时,器件的输出具有正斜率(>VOQ)。 这种导电路径的内阻为0.85mΩ典型值,提供低功率损耗。 导电路径的端子与信号引线(引脚9至16)电隔离)。 这允许MT9222电流传感器IC在高侧电流传感器应用中使用,而无需使用其他昂贵的隔离技术。

推荐应用:
■低功耗逆变器电流传感
■电机相位和轨道电流传感
■光伏串变频器
■充电器和转换器
■开关电源
■过流保护
■UPS电源
