步进驱控芯片 使用教程

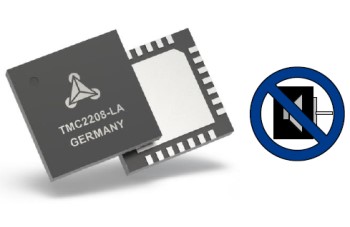

产品型号:TMC2208-LA
制造商:TRINAMIC
静音、防抖步进驱动芯片。内置MOS,1.2A;P2P替换A4988;Step+Dir控制

芯片亮点:

静音驱动芯片(内置驱动器、功率MOS),实现步进电机超静音、抑共振;可以直接PTP替换A4988 适合电流1A以内,超过1A请用TMC2209替换

概况与特性:

TMC2208-LA是最容易使用的单轴步进电机驱动芯片,内置功率管,驱动电流1.4A 峰值电流2A,电压范围5V-36V,256微步细分;带有专利技术StealthChop™静音驱动,SpreadCycle™平滑运行,MicroPlyer™微步插补等功能,可实现步进电机在运行中完全无噪声、不抖动、防丢步。适合应用于绝对静音环境的设计方案 可以替代目前市场上噪声大、共振及抖动的步进电机驱动芯片,如:A4988、DRV8825


TMC2208静音芯片介绍视频



静音芯片用于3D打印性能对比


TMC2208内部功能框图
