步进驱控芯片 使用教程

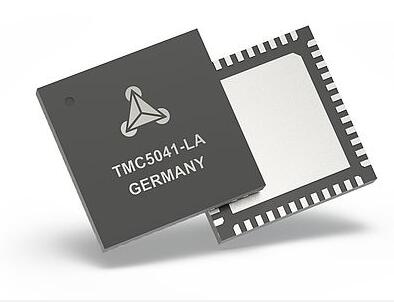

产品型号:TMC5041-LA
制造商:
双轴静音、防抖步进驱动。内置MOS,最大26V、2x 1.5A峰值;六点加速驱控一体

芯片亮点:

双驱控一体(集成两路的控制器、预驱动器、功率MOS),同时或分别驱控2台步进电机;超静音、防抖动、不丢步、防过冲;力矩动态调节,电流随负载控制(节能75%)


TMC5041高速球CCTV应用



概况与特性:

TMC5041是德国垂那美出品的一款集成了控制器和驱动器的IC,可以同时分别独立驱控两个步进电机,是具有功能强大的片上系统,在微型 7 mm X 7 mm QFN 封装中集成了复杂的SixPoint斜坡发生器,以及业内一流的诊断和保护功能。还增加了 StealthChop™静音驱动技术、SpreadCycle™防抖动技术、CoolStep™电流动态调整技术(节能75%)、DcStep™力矩调节技术,以及StallGard™堵转检测功能。

尤其在以下应用中能很好地限噪、防抖动,通常在操作人员附近的应用、使用多台步进电机的应用、靠近墙壁和顶棚的设备能放大噪声的视频监控应用,以及家庭自动化、空调等用户希望噪声最小的消费类应用。


TMC5041内部框图


应用示意图
