升降摄像头电机静音驱动器TMC2300

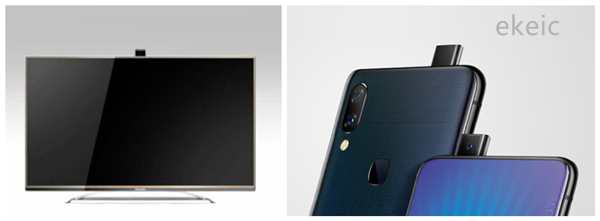

2019年8月10日,国内厂商荣耀发布了荣耀智慧屏系列电视机,这款荣耀自主研发,由AI和鸿蒙系统加持的智能电视机一经发布便在行业与用户间引起了广泛关注。荣耀智慧屏系列不仅拥有传统电视的功能,同时更是未来智慧家庭生活的情感中心。之所以说荣耀智慧屏完全有别于传统智能电视,不仅因其搭载了多项自研黑科技,更主要的是荣耀智慧屏在功能性与人机交互上有着更多自身思考。值得关注的一点是,荣耀智慧屏率先在大屏上支持了高清视频通话,其内置了自动升降摄像头,摄像头可自动升起,在不使用时摄像头则会自动收回机体内部,有效保护使用者隐私。




那么,智能电视摄像头自动升降是怎么实现的呢?

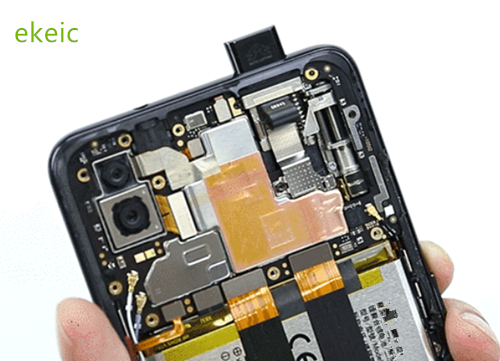

目前的市面上全面屏手机和智慧屏电视机内置的升降摄像头,多数是用微型步进电机控制摄像头的自动升降,满足了智能电视机、手机的科技化以及智能化的需求。




步进电机缺点是嗡嗡声、抖动,以及能耗过大而发烫,这是手机和电视机使用者无法接受的。我们提供静音、防抖、超节能的电机驱动方案可以进行全面解决。

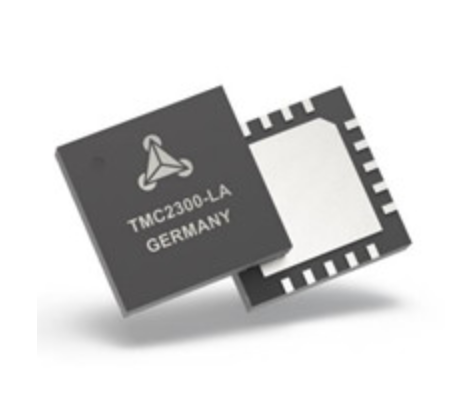

推荐型号:TMC2300-LA




特点和好处:
电压范围:DC  2-11V

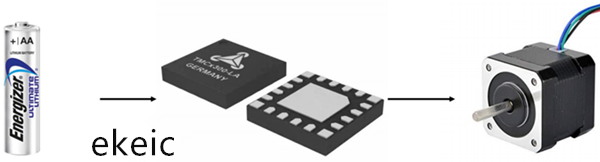

电池供电:最少两节5号镍氢电池或单节锂离子电池
两相步进电机:高达1.2A RMS,2A峰值
待机:耗电<1μA
STEP/DIR接口:可以单独脉冲方向简单控制,也可以
平滑运行:通过microPlyer™插值实现256微步
StealthChop2™:超静音功能
低导通电阻RDSon:LS170mΩ和HS70mΩ(典型值,最小电压3.2V时)
自动待机:自适应电流变小
失速检测:StealthChop静音功能模式下的StallGuard4功能
CoolStep:超节能功能。随负载自适应,使电机节能最高到90%
单线UART:用于高级配置时候的选用
集成脉冲发生器:用于单独脉冲控制
全面保护和诊断
微型封装: QFN20 (RoHS)    尺寸:3x3mm




典型应用:

手机升降摄像头

翻转摄像头

手持打印机
手持POS机
微型3D打印机
机器人玩具
隐藏式电子烟
移动医疗设备
智能穿戴设备
各种电池供电传动设备
